Menu Editor

Selamat pagi, siang, sore maupun malam

Pada arcmap terdapat menu edit yang digunakan untuk mengedit shapefile yaitu menu editor. Pada menu ini terdapat banyak tools yang terdiri dari 8 tools dan sisanya merupakan settingan utnuk editing.

Berikut penjelasan mengenai beberapa tools tersebut.

- Tool Move
move disini berfungsi untuk memindahkan point, line ataupun polygon menggunakan pergeseran koordinat.

Proses move dan input jarak pergeseran

- Tool Split
split ini digunakan untuk memotong garis sesuai dnegan jarak yang kita inginkan atau persentase dari jarak total garis yang telah dibuat.

Proses split dan input distance

Hasil split dengan distance 1000

- Tool Construct Point
construct point ini digunakan untuk membuat point dari garis yang telah kita buat baik membagi jaraknya sesuai jumlah titik yang kita inginkan atau jumlah yang menyesuaikan jarak yang dapat dibuat oleh garis.

Proses Construct Point

Hasil construct point

- Tool Copy Paralel
copy parallel ini digunakan untuk menggandakan garis dan meletakkannya pada bagian kanan, kiri atau kedua sisi dengan jarak yang dapat kita tentukan.

Proses copy parallel dengan distance 500

Hasil copy parallel dengan distance

- Tool Merge dan Union
Merge dan Union merupakan tool dengan fungsi yang sama yaitu menggabungkan 2 polygon, tetapi untuk union polygon dasarnya tidak dihilangkan dalam artian masih utuh sedangkan untuk merge menggabungkan 2 polygon dasar menjadi 1 polygon.

Tampilan Merge

Tampilan Union

Kiri hasil merge dan kanan hasil union

- Tool Buffer
Buffer ini digunakan untuk memperluas area yang kita miliki baik itu dalam bentuk point, line maupun polygon. Perluasan area ini ditentukan oleh jarak yang kita inginkan.

Proses buffer dengan distance 1000

Hasil buffer dengan distance 1000

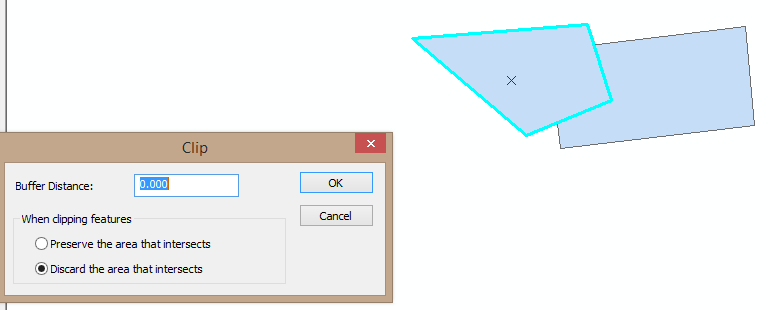

- Tool Clip
Clip ini digunakan untuk memotong polygon dengan menggunakan polygon lain yang kita buat. Pemotongan ini memiliki bentuk sesuai dengan polygon yang kita gunakan untuk pemotongan.
